🛠️👨🔧🎛️🔊⚡ Restauración Hardware y Sistema Lógico en Superficie de Control MIDAS PRO2C
Equipo:
Consola Digital de Mezcla MIDAS PRO2C ( 48 mic/line inputs + 16 outputs)
Servicio:
Diagnóstico avanzado y reparación de electrónica digital a nivel de placa.
Fallas Reportadas:
Pérdida del Sistema Operativo al inicio (boot failure) debido a fluctuaciones de voltaje.

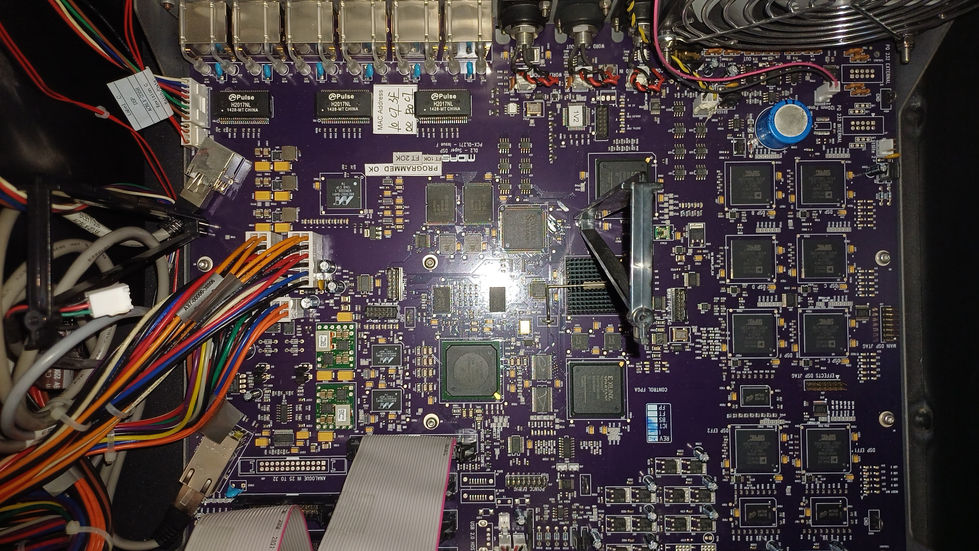

Avería crítica en la Mother Controller (Placa Controladora Principal).
Ubicación:
Quito Auditorio Sur BCE
Valor Añadido:
Equipo restaurado a especificaciones de fábrica con pruebas de estrés superadas. Se preservó la coherencia de fase y la latencia determinista del sistema, salvaguardando un activo crítico para la producción de audio en vivo.
Descripción Técnica Profesional
🛠️👨🔧🎛️🔊⚡
Recuperación funcional de consola de mezcla digital de arquitectura touring (96kHz/40-bit flotante) tras fallo catastrófico por inestabilidad en la red eléctrica. La intervención recuperó la operatividad del núcleo de procesamiento (Mother Controller) sin necesidad de reemplazo de PCB, garantizando la integridad de señal original.
Desglose de la Intervención:
1. Diagnóstico y Análisis de Integridad de Energía:
Se detectó fallo crítico en la etapa de regulación de voltaje secundaria (DC-DC Converters) de la placa madre.
Los transitorios de voltaje superaron la tolerancia de los componentes de entrada, provocando el colapso de los rieles de alimentación lógica, impidiendo la inicialización del procesador y del DSP.
2. Micro-Electrónica y Reparación de Hardware:
Aislamiento de Falla: Localización de componentes SMD degradados mediante análisis térmico y medición de impedancia.
Reconstrucción de Etapa de Poder: Sustitución de semiconductores y filtrado dañados, restableciendo la entrega de corriente limpia y estable necesaria para la lógica digital.
Validación: Verificación con osciloscopio para asegurar ausencia de ruido eléctrico (ripple) que pudiera inducir Jitter o distorsión digital.
3. Recuperación de Entorno Lógico (Software/Firmware):
Corrección de corrupción en la estructura de archivos del almacenamiento interno causada por el corte abrupto.
Carga forzada de Boot loader y reinstalación limpia del Sistema Operativo y Firmware, sincronizando las versiones del motor DSP y la superficie de control.
Resultado: Equipo restaurado a especificaciones de fábrica con pruebas de estrés superadas. Se preservó la coherencia de fase y la latencia determinista del sistema, salvaguardando un activo crítico para la producción de audio en vivo.
